공법소개
ECO ECONOMIC COMFORTABLE

FCT 전단면 바닥판

프리캐스트 전단면 바닥판
(Full depth Concrete slab with Truss girder)

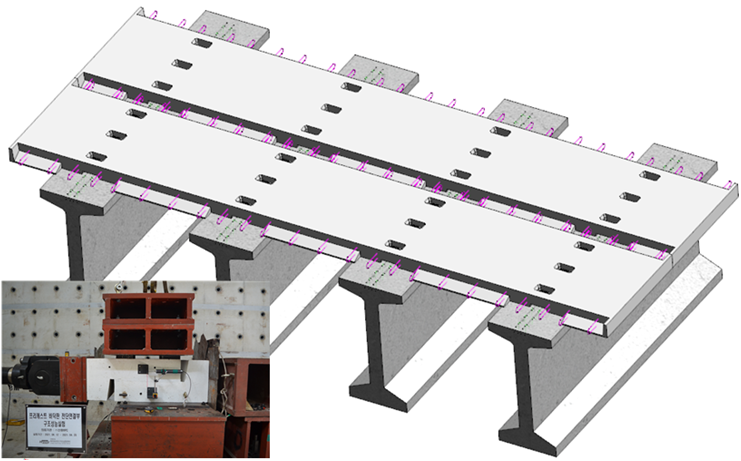

공법개요

거더 제작 및 설치오차로 오차로 인한 거더전단연결재의 간섭 및 위치 부정확의 문제점을 해결하고, 구조물 합성효과를 향상시키기 위하여,
거더 전 구간 상면에 트러스거더를 거치한 후 트러스거더에 전단연결재를 설치하는 저면홈이 있는 프리캐스트 전단면 바닥판 공법

주요특징

안전성
  • 전단연결재와 트러스거더(추가효과)를 통해 바닥판 합성효과 증가
시공성
  • 거더의 시공오차로 인해 거더상면에 노출된 전단연결재와 패널 전단포켓의 불일치 해소
  • 거더제작자와 패널설치자의 사전 업무협조 대폭감소 및 협업 최소화
  • 슬래브 일괄거치에 대한 공기단축으로 급속시공 가능
유지관리
  • 공장에서 반복 생산이 가능하므로 균일한 품질확보로 유지관리 저감
  • 패널과 패널이음부에 트러스거더에 의한 이음부 보강으로 균열발생 최소화
신기술/특허
  • 특허 제10-2153007호 / 도공기술마켓 2021-66호
특징1

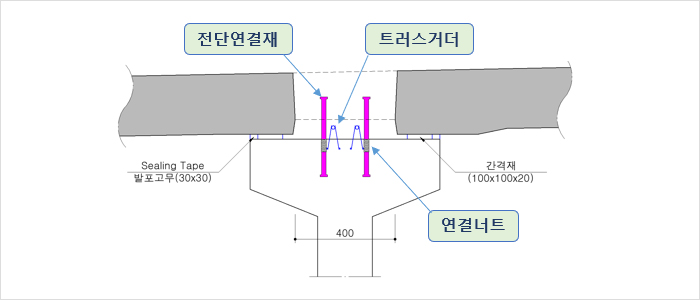

전단포켓구간

  • 전단포켓부내에 절곡철근(또는 볼트형전단연결재) 설치로 수평전단 저항
특징2

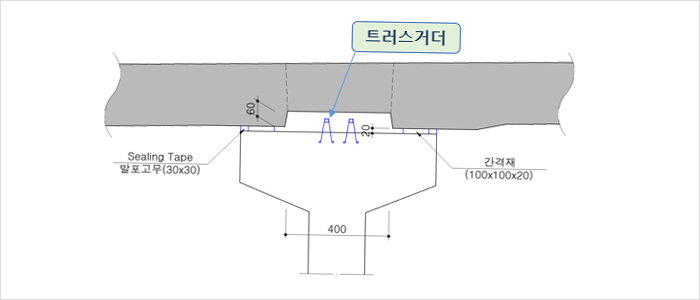

일반구간

  • 트러스거더를 통해 일반구간내 추가적 합성효과 확보
특징3

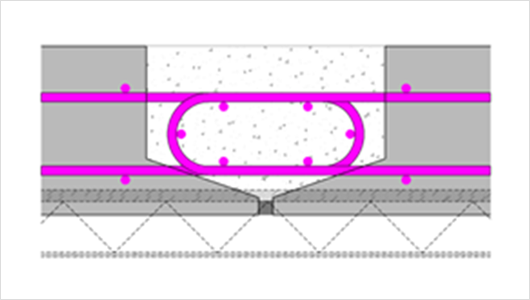

종방향연결부

  • 루프철근+트러스거더를 이용한 연결구조로 합성효과 우수
